“ 无人机是否按照规划路线飞行？ 无人船自带的位置和速度数据是否准确？ 视觉定位算法计算出的运动轨迹，又该如何验证？ ” 随着无人机、无人船、移动机器人等无人系统加速发展，轨迹数据正成为算法验证、产品检测和性能评估的重要依据。然而，运动目标的位置瞬息万变。设备内置的北斗、惯性导航或视觉定位系统虽然能够输出轨迹，但这些数据本身往往也是需要被检验的对象。如何通过独立的外部测量系统，获得连续、准确并带有
随着无人机、无人船、移动机器人等无人系统加速发展，轨迹数据正成为算法验证、产品检测和性能评估的重要依据。然而，运动目标的位置瞬息万变。设备内置的北斗、惯性导航或视觉定位系统虽然能够输出轨迹，但这些数据本身往往也是需要被检验的对象。如何通过独立的外部测量系统，获得连续、准确并带有时间信息的三维参考轨迹？
徕卡MS60＋北斗＋TPS Survey Streaming建立高精度时空轨迹测量方案
徕卡MS60测量机器人具有20Hz高频动态测量和ATRplus自动目标识别与跟踪技术，配合徕卡北斗接收机与徕卡Captivate TPS Survey Streaming（测量流式输出）软件，可持续跟踪搭载棱镜的运动目标，为无人系统轨迹比对、算法验证和产品计量检测提供可靠的参考数据。

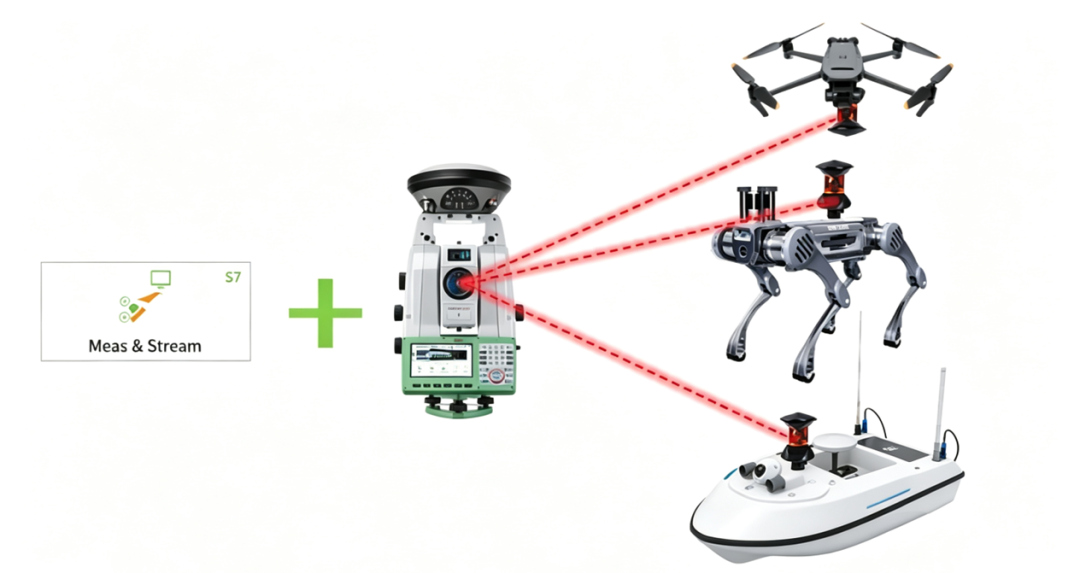

徕卡MS60高频动态跟踪测量方案
徕卡MS60负责高精度空间位置测量，徕卡北斗授时系统建立时间参考，徕卡TPS Survey Streaming软件则负责高频观测数据的获取与输出。通过时间信息与三维坐标的结合，实现时间、空间与运动过程的统一记录，每一个测量位置都可以对应到目标运动过程中的相应时刻，为多系统轨迹比对提供基础。
应用案例一为无人机视觉定位算法提供参考轨迹
某科研单位正在开展基于单目摄像头的目标空间定位研究，相关成果可应用于城市监控、无人机识别等场景。为了验证并优化定位算法，项目团队需要控制无人机在摄像头视野范围内沿不同方向和路线运动，并同步获取无人机真实的三维空间轨迹。如果仅依靠视觉算法自身输出的位置数据，就无法独立判断其计算结果是否准确。因此，项目需要一套外部测量系统，为视觉算法提供高精度参考轨迹。
无人机动态轨迹测试现场
测试过程中，无人机搭载徕卡360°棱镜，按照预先规划的路线在指定区域内飞行。徕卡北斗接收机进行同步授时，徕卡MS60自动识别并锁定棱镜，在无人机飞行过程中持续跟踪目标，徕卡TPS Survey Streaming软件连续输出带精确时间信息的三维坐标数据。项目团队将MS60测得的外部轨迹，与摄像头采集的数据和视觉算法计算结果进行匹配，实现像素坐标→物理空间坐标求参及转换。

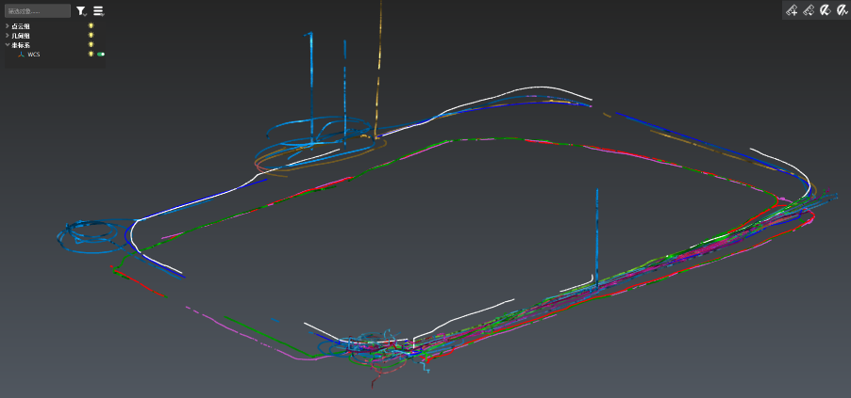

无人机飞行路线实测三维轨迹
20Hz高频跟踪测量数据
应用案例二检测无人船自带轨迹与速度
在无人船产品计量检测过程中，需要测量船体实际运行轨迹，并与船载设备输出的位置和速度数据进行比对，以判断无人船自身定位结果是否准确。徕卡MS60、北斗接收机和徕卡TPS Survey Streaming软件组成的动态跟踪方案，可实现对无人船运行过程的高频跟踪测量。

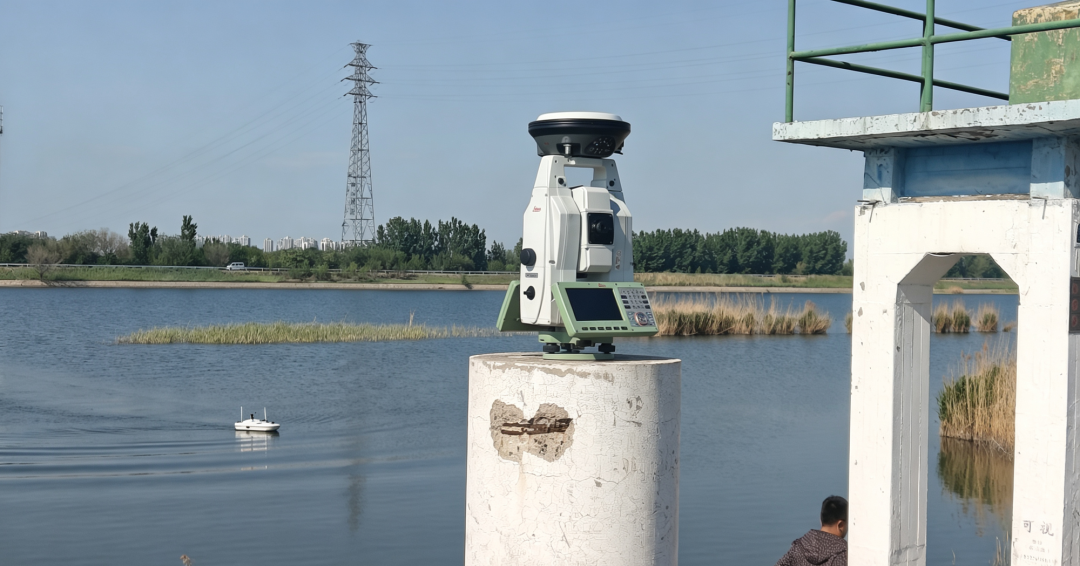

无人船动态轨迹检测现场
水上目标持续运动，如何稳定跟踪？与静态目标不同，无人船始终处于运动状态。风力、水流和船体转向都会影响其实际运行轨迹。
在该项目中，无人船搭载360°棱镜，徕卡MS60架设在岸边稳定位置并持续跟踪目标。徕卡TPS Survey Streaming软件获取高频动态轨迹数据，记录无人船从起航、直行、转弯到返回的运行过程。

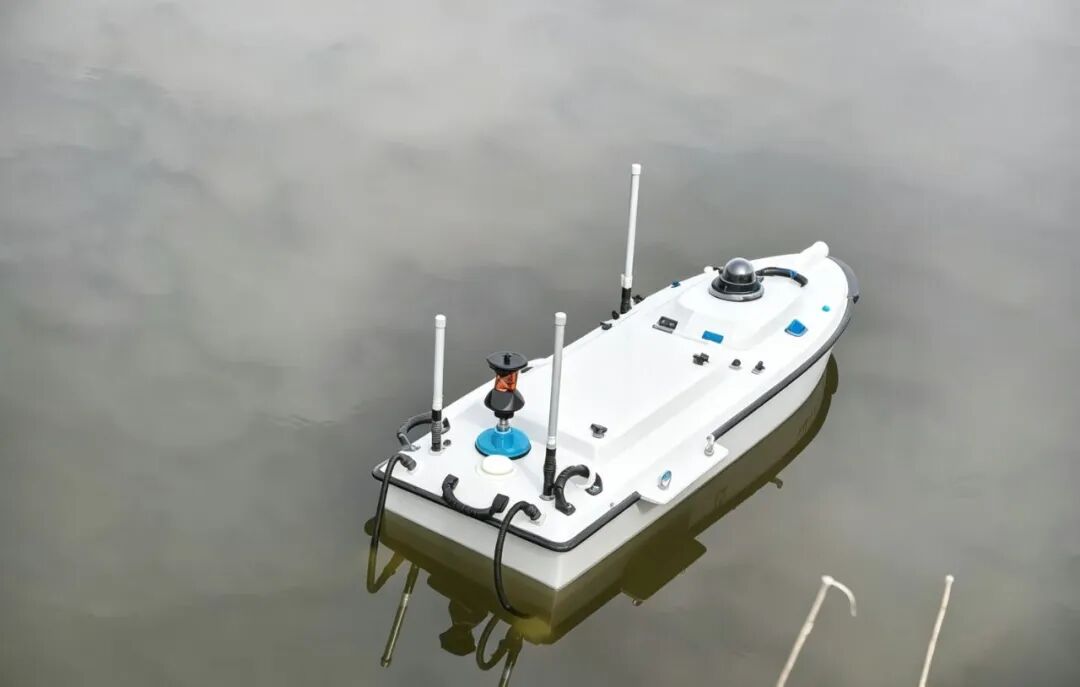

无人船搭载360°棱镜
徕卡MS60可实现20Hz的测量频率，约每50毫秒记录一次无人船的位置变化，高频数据能够更加细致地呈现：无人船直线航行轨迹、转弯过程中的轨迹变化、实际转弯路径及转弯半径、航行速度及速度变化、轨迹局部波动、起点与终点位置、多次航行轨迹的重复性等轨迹信息。
最终形成的带精确时间信息的三维坐标数据，可作为独立的外部参考轨迹，与无人船自身记录的位置和速度进行比对。通过数据处理，可进行无人船的轨迹偏差、位置精度、速度精度、转向性能、数据连续性、路径重复性等方面检测。
徕卡MS60高频动态跟踪测量方案让更多运动过程有据可依除了无人机和无人船，徕卡MS60高频动态跟踪方案还应用于众多移动目标测量场景。
无人系统可以生成轨迹，定位算法也可以计算位置。但要判断这些结果是否准确，还需要一套独立、连续，并且具备可靠时间与空间信息的外部测量方案。徕卡MS60高频动态跟踪测量方案凭借高频动态测量和ATRplus自动目标跟踪能力，配合徕卡北斗接收机与徕卡TPS Survey Streaming软件，将目标运动转化为连续的带精确时间信息的三维坐标数据。
徕卡MS60高频动态跟踪测量方案核心优势（1）20Hz高频跟踪测量，捕捉快速变化。
（2）ATRplus自动识别并动态跟踪，持续锁定目标。
（3）精准时间与空间信息结合，多系统数据精准匹配。
（4）空间三维坐标连续输出，还原目标运动轨迹。
从无人机算法验证，到无人船产品检测；从轨迹记录，到位置与速度比对。徕卡MS60高频动态跟踪测量方案，让每一条运动轨迹都有据可依。
