在材料科学研究和工业失效分析中，一个核心难题长期存在：材料从完好到失效的内部演化过程，难以被直接观测。



传统的检测手段往往只能获取材料在某一时刻的静态截面信息，或者需要对样品进行切割、抛光等破坏性处理。这意味着，研究者看到的只是失效后的结果，而非失效发生的过程。裂纹何时萌生、沿什么路径扩展、孔隙如何汇聚 —— 这些关键信息，在传统方法下无法被完整捕捉。



海克斯康原位 CT 检测技术，正是针对这一行业痛点打造的解决方案。



技术解码： X射线断层扫描 + 原位试验模块原位 CT 检测是在常规工业 CT 的基础上，集成了一套原位试验模块，形成的一套多场耦合表征系统。该系统能够在 CT 扫描的同时，对样品施加真实的工况载荷，从而观测材料内部结构在受力、受热等条件下的动态变化。

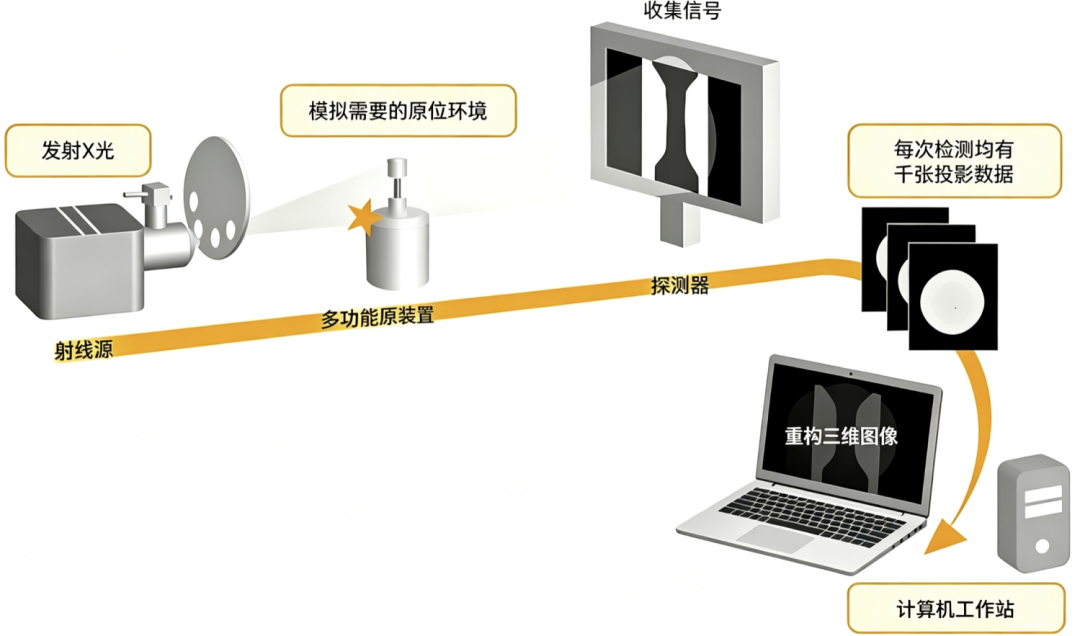

工作流程



• 核心技术特点：无损检测：X 射线穿透样品成像，整个过程不会对样品产生任何损坏微米级分辨率：专用原位台不影响 CT 系统本身的成像分辨率，可达到微米级精度



多工况原位模拟：包括高温、低温、拉伸、压缩、剪切、烧结、腐蚀、充放电等场景典型场景：



直观见证过程检测的价值

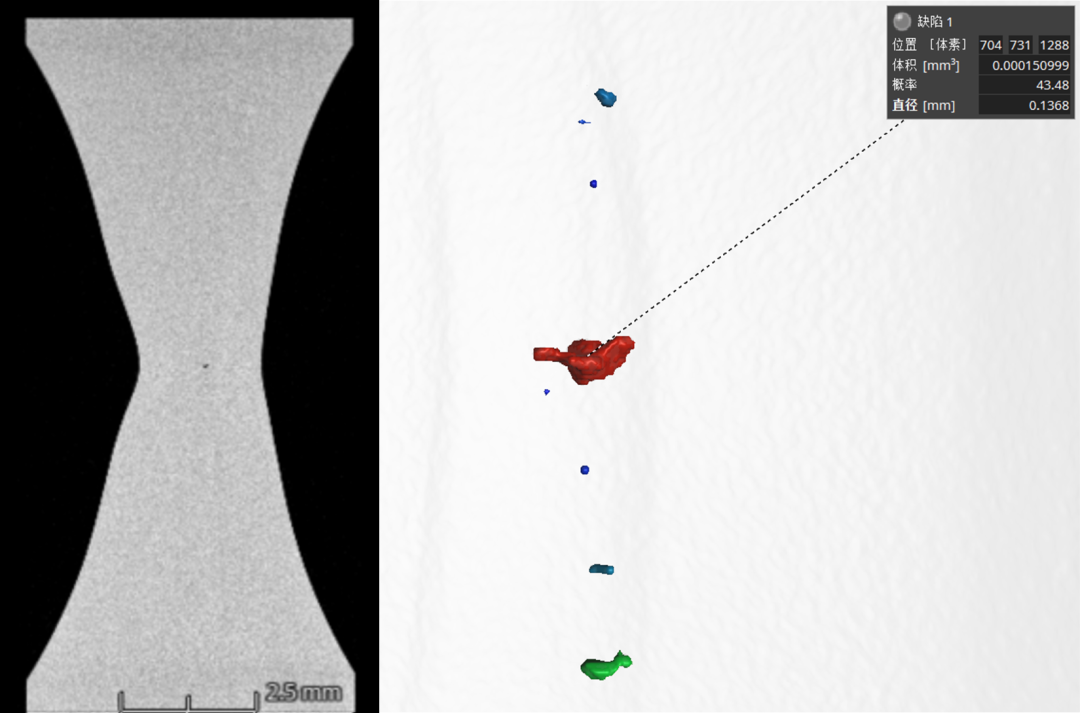

拉伸实验微孔隙演化全过程记录对铝合金样品施加轴向拉伸载荷，在不同位移阶段进行 CT 扫描。颈缩阶段 +150μm 时，样品内部出现零星微孔隙；+175μm 时，孔隙开始汇聚；+200μm 时，裂纹贯通，样品失效。从微孔隙萌生到宏观裂纹形成，每个阶段的三维数据均被完整保存。







颈缩阶段

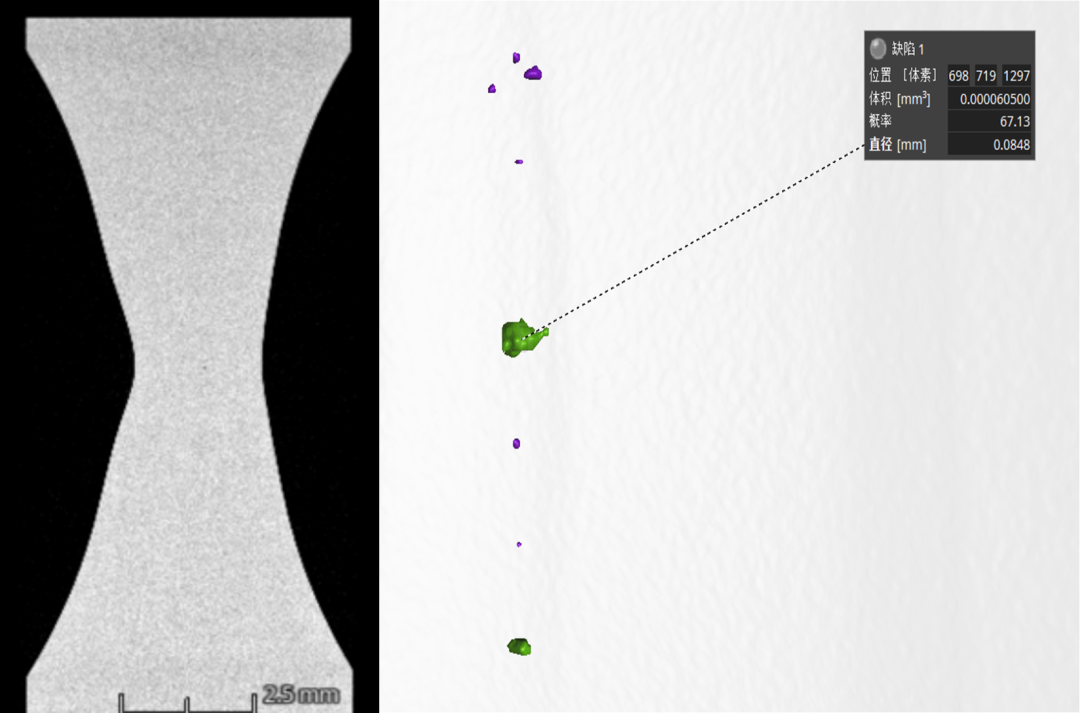

颈缩阶段+150μm

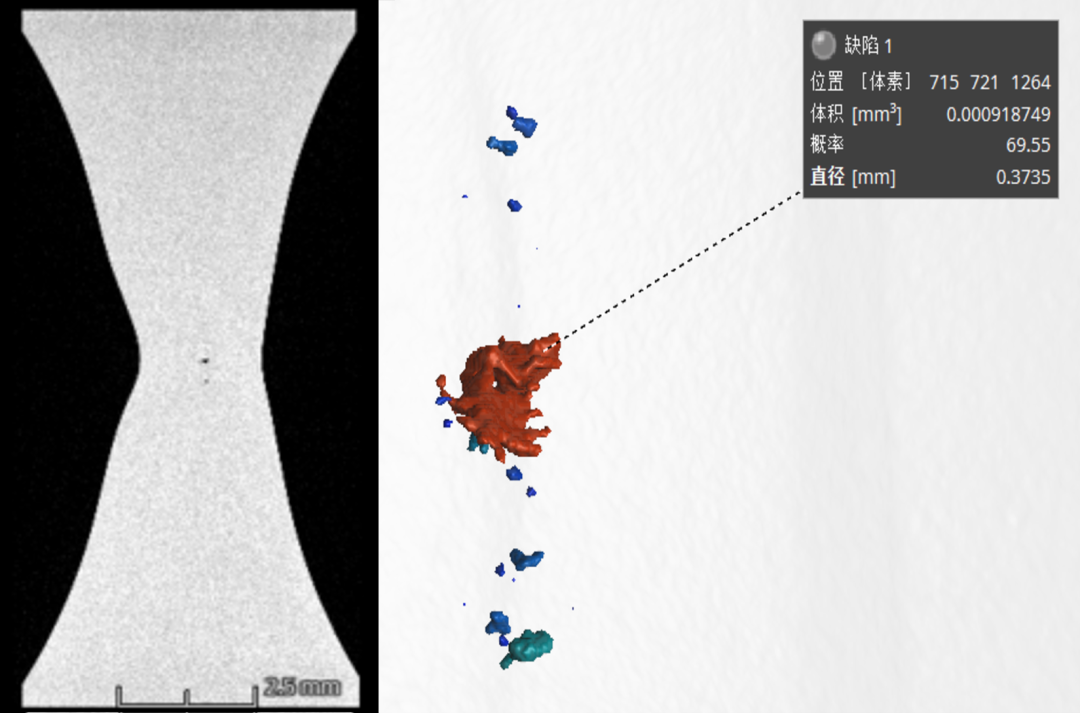

颈缩阶段+175μm



颈缩阶段+200μm

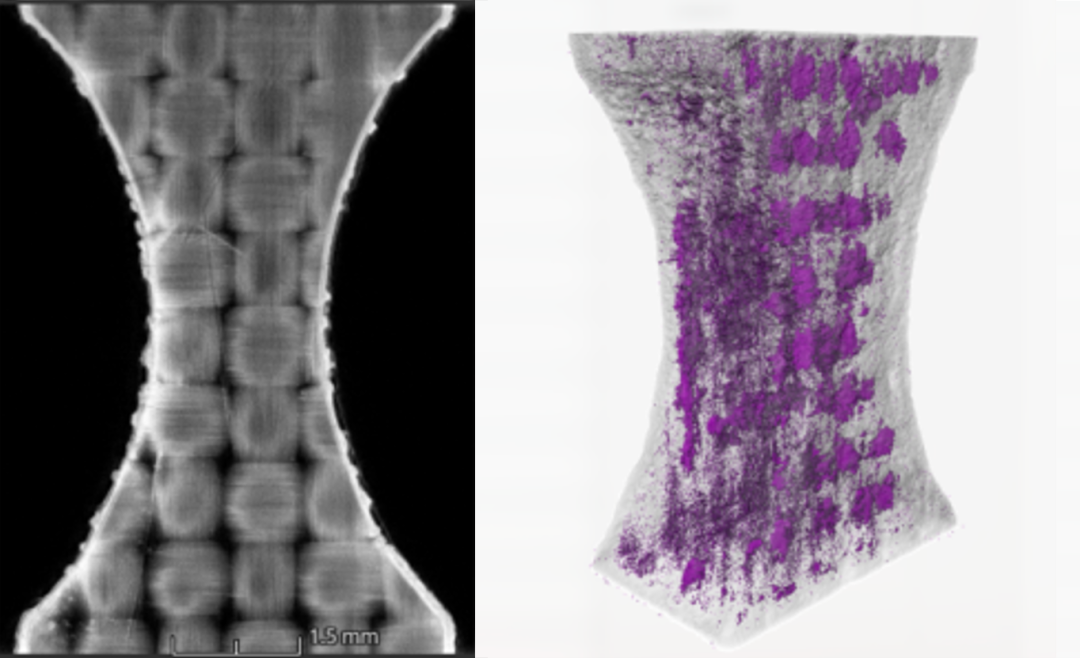

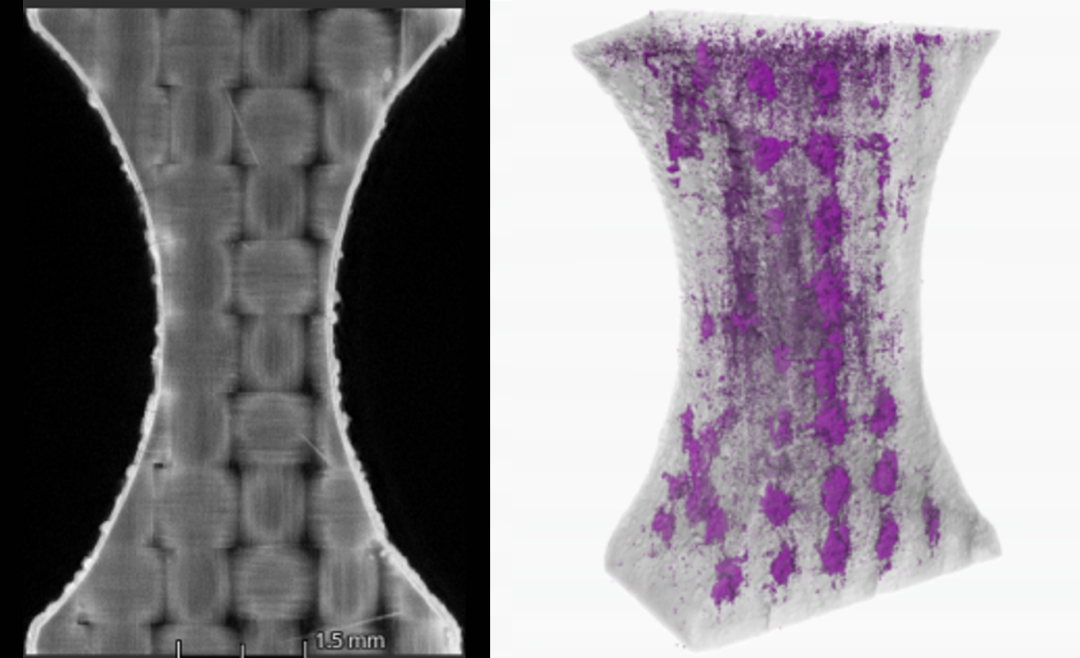

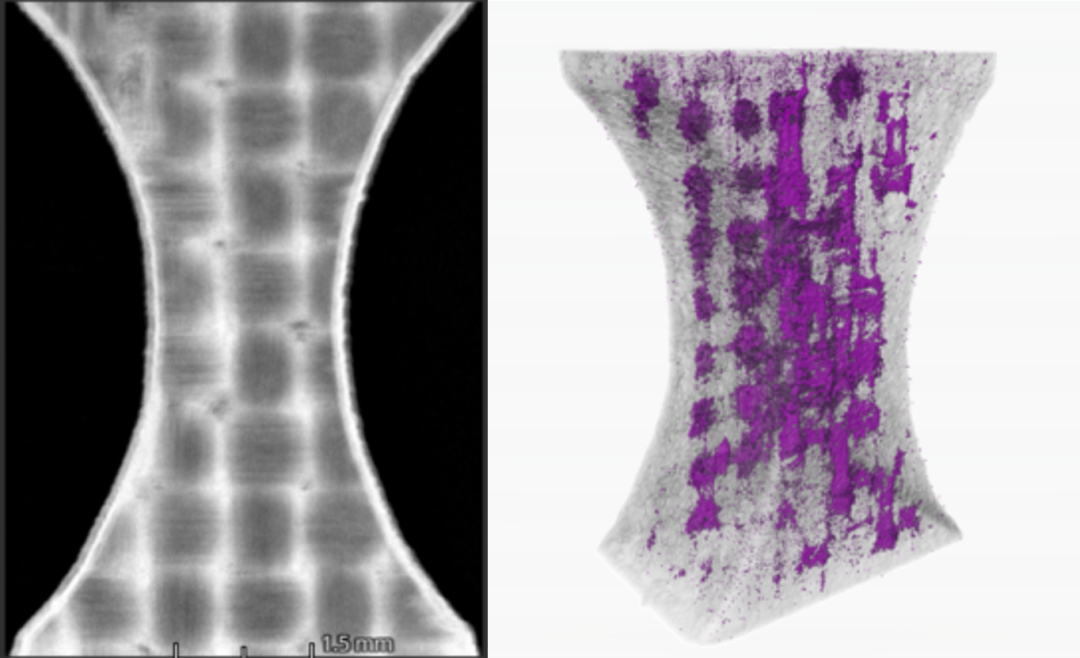

高温拉伸极端工况下的损伤扩展碳化硅复合材料在高温环境下承受拉伸载荷。从初始阶段 0N 到 1500N、1800N，直至最终断裂，损伤区域逐步扩展。海克斯康 CT 三维重建数据清晰揭示了复合材料在高温工况下的失效路径和损伤机制。

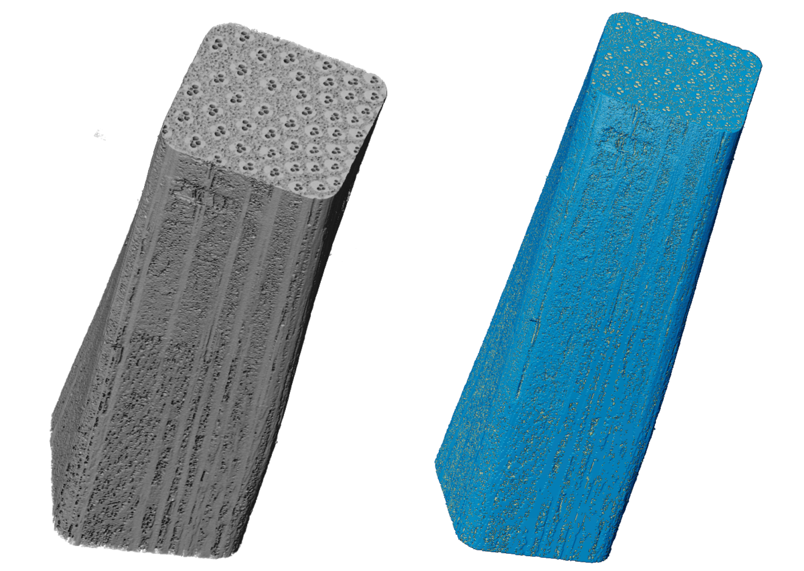

初始阶段-0N

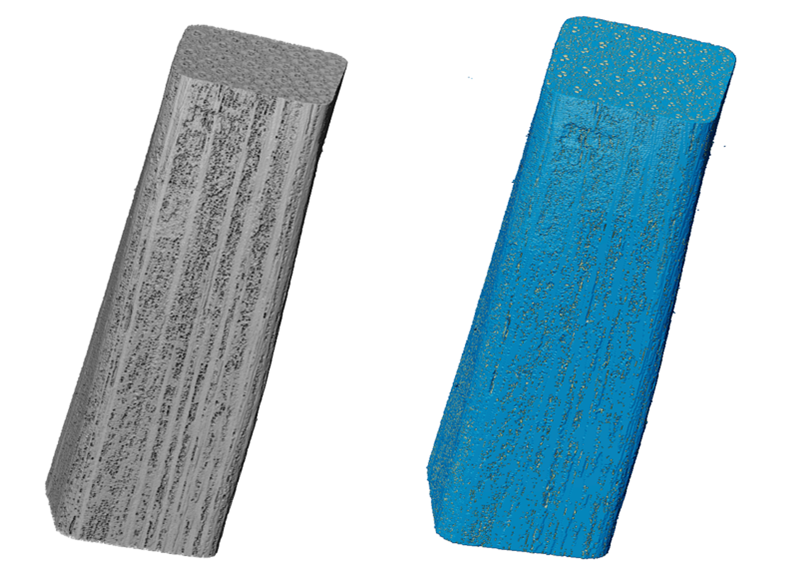

1500N







1800N

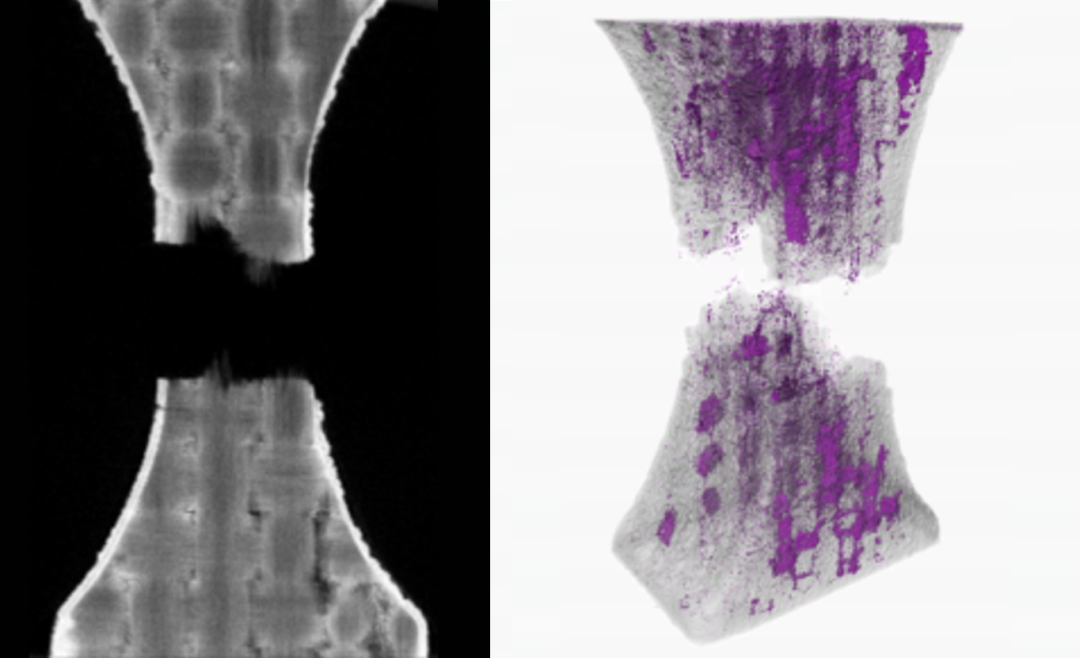

断裂阶段





压缩实验裂纹网络的三维演化对混凝土圆柱样品施加压缩载荷。初始阶段内部孔隙分散分布；600N 时部分孔隙开始变形；1060N 时裂纹网络初步形成；破裂阶段，宏观裂纹贯通，样品失效。每个载荷阶段的三维数据为混凝土力学模型的验证提供了直接依据。

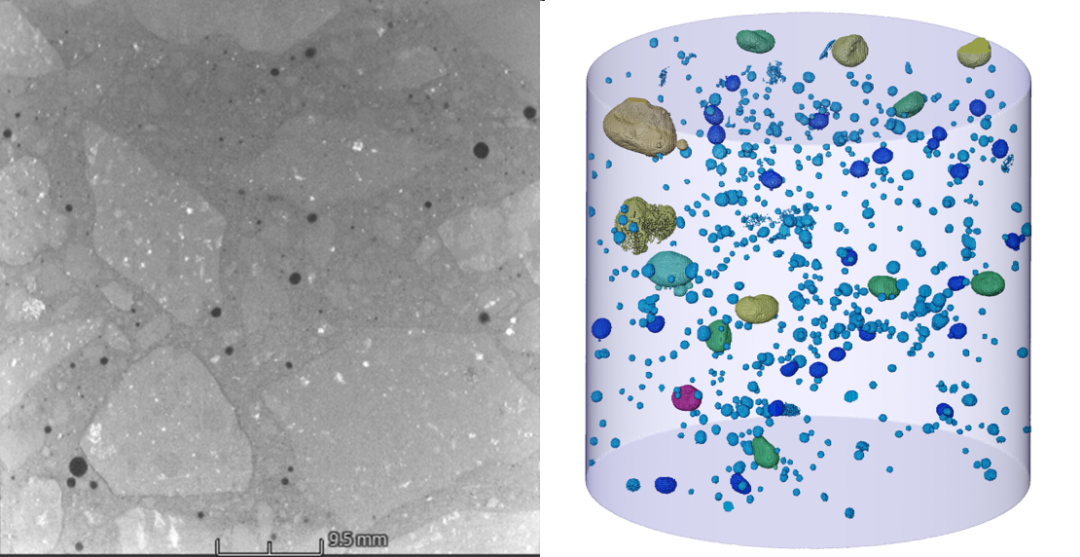

初始阶段-0N

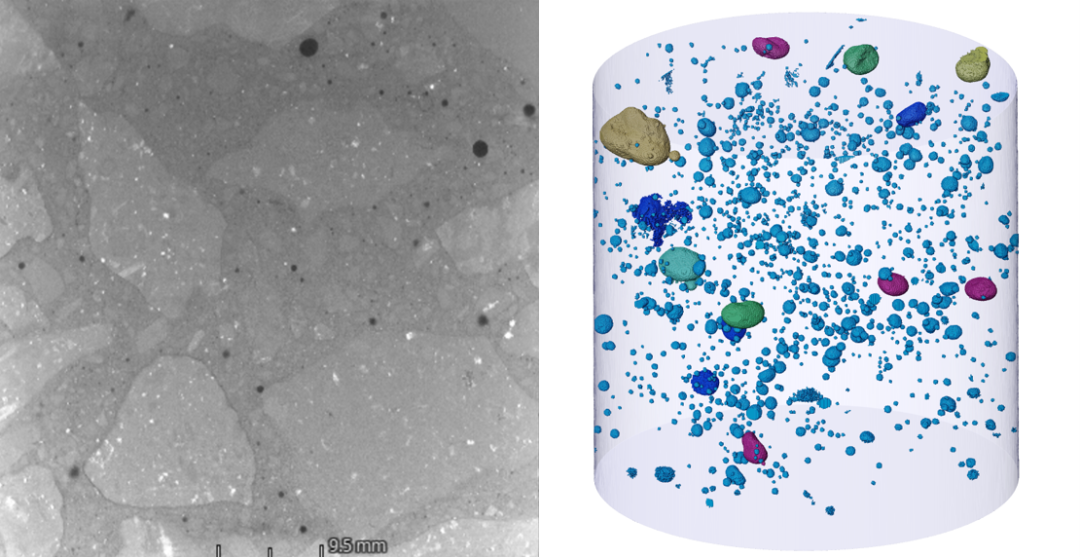

600N

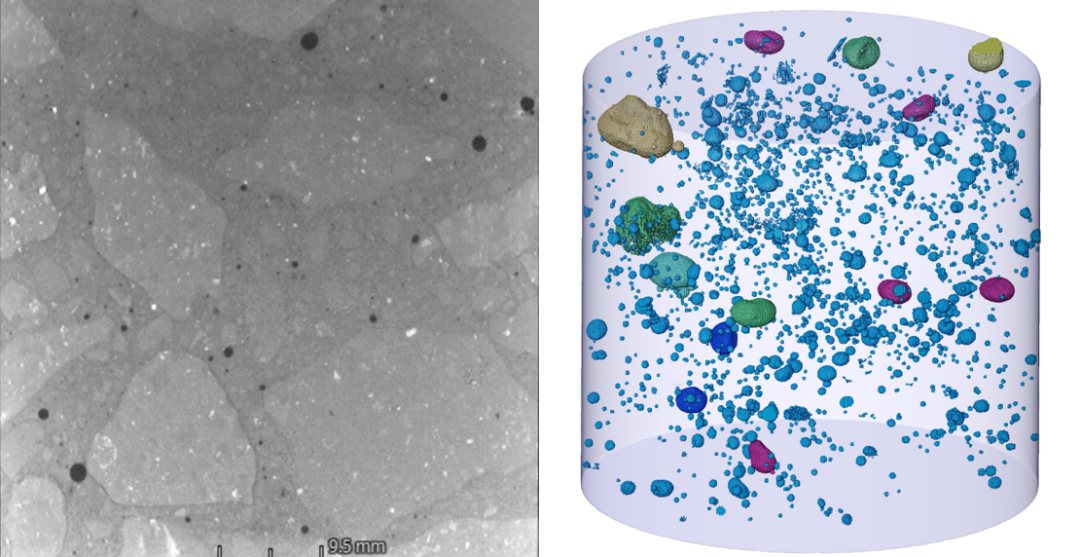

1060N

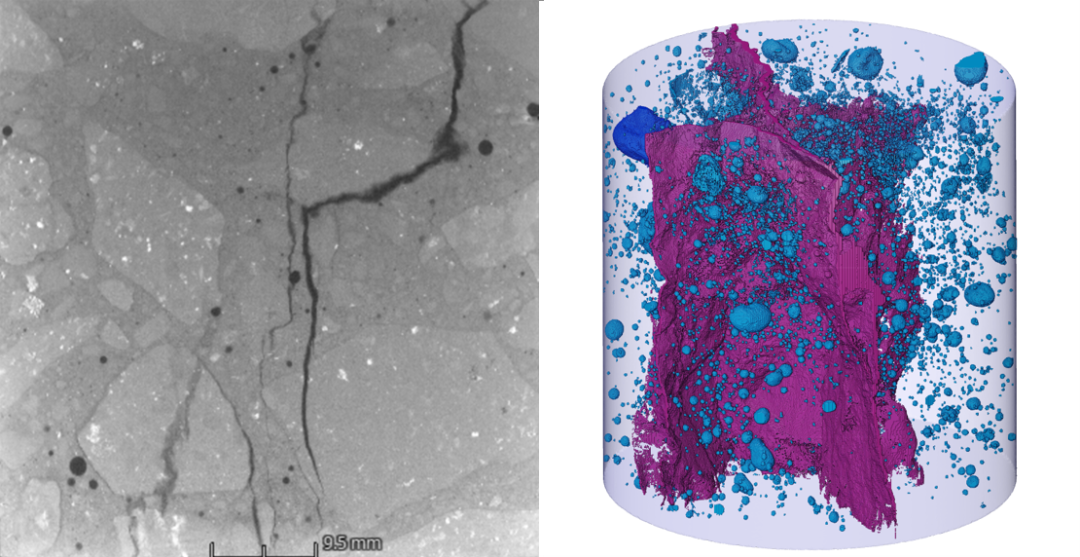

破裂阶段 970N

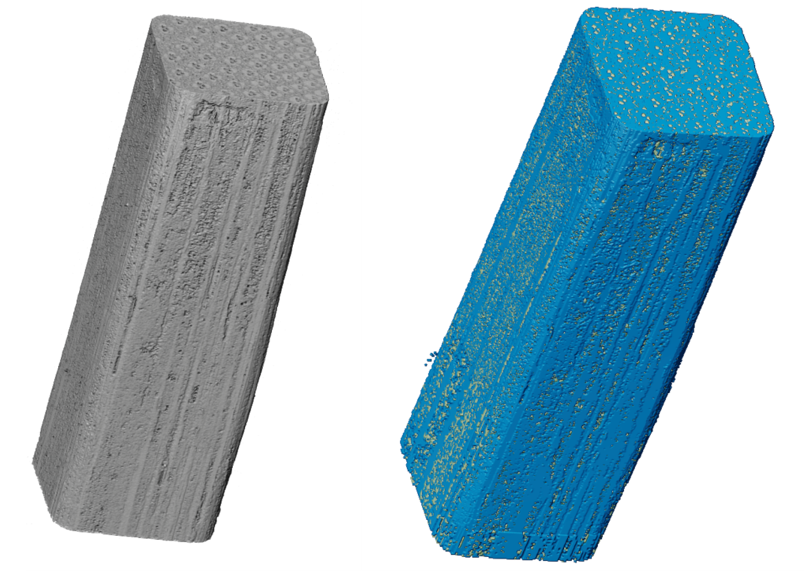

扭转试验剪切变形的逐阶段观测通过施加扭转力，测量塑性材料和脆性材料的剪切模量、屈服强度、抗扭强度等力学性能指标。从 0° 到 30°、45°、90°，借助海克斯康工业 CT材料内部的剪切变形过程被逐角度记录，为工艺设计和材料选型提供精确数据支撑。







扭转角度-0°



30°







45° 90°

六大领域： 赋能多学科研发与质控原位 CT 检测技术的应用范围覆盖材料科学、新能源、半导体、航空航天、生物医学和岩土力学等多个领域，为不同学科的内部结构观测需求提供统一的技术平台。



• 材料科学: 揭示金属、陶瓷、高分子、复合材料的微观变形机制新能源技术: 追踪锂枝晶在电极表面的形成、生长和走向，为电池安全提供数据支撑
• 半导体芯片封装检测：焊球空洞、焊接层裂纹、引线偏移等实时三维监控航空航天: 高温合金与复合材料在极端环境下的力学性能与寿命评估
• 生物医学: 生物材料降解过程、内部结构动态变化的三维观测岩土力学: 煤岩孔裂隙微观结构识别，真实压力温度下的内部结构演变



海克斯康工业CT以其非破坏性全域穿透检测、微米级高灵敏度缺陷检出、三维全维度检测及智能化分析的核心技术优势，为原位检测需求提供全生命周期质量检测的解决方案包和体系化、全链条的技术支撑与保障。
